Goerg & Schneider G&S 933 beżowa w kropki 10kg

Goerg & Schneider G&S 933 to uniwersalna masa ceramiczna, pakowana w 10 kg bloki, stworzona z myślą o szerokim spektrum zastosowań. Jest to szamotowa masa o uziarnieniu 0-0,2 mm, co nadaje jej doskonałą plastyczność i stabilność podczas pracy, jednocześnie zapewniając gładką powierzchnię po wypale. G&S 933 jest szczególnie ceniona za swoje właściwości robocze, umożliwiające swobodne toczenie na kole czy modelowanie ręczne.

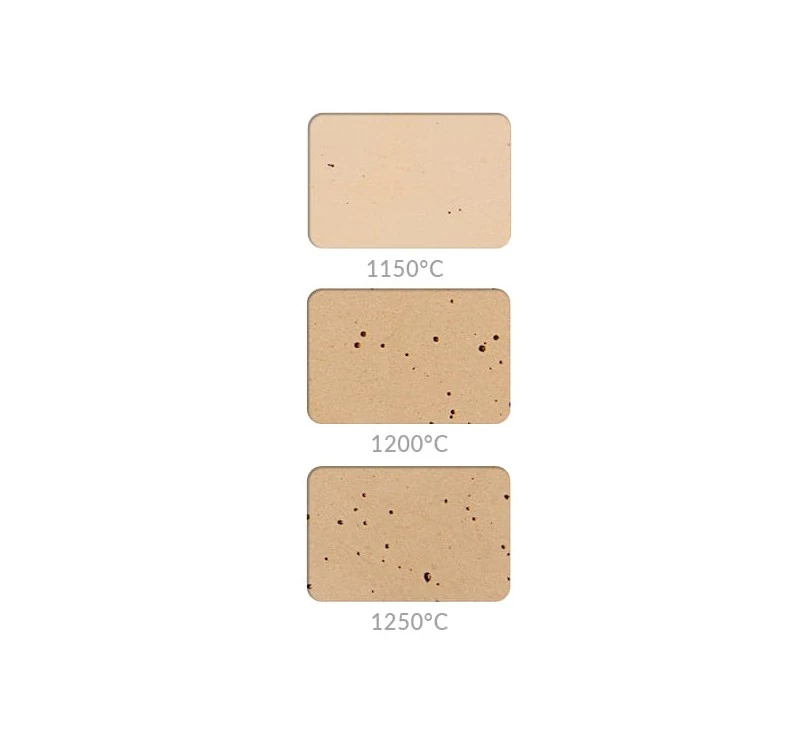

Ta masa charakteryzuje się bardzo dobrą tolerancją na proces suszenia, minimalizując ryzyko powstawania pęknięć czy deformacji, nawet przy tworzeniu większych form. Po wypale w temperaturze około 1000°C masa G&S 933 uzyskuje atrakcyjny, ciepły, beżowo-brązowy odcień, który pogłębia się wraz ze wzrostem temperatury. Jej naturalny kolor jest idealny do prac pozostawianych bez szkliwa, podkreślając rustykalny lub naturalny charakter wyrobu. W wyższych temperaturach wypału, zwłaszcza powyżej 1200°C, na powierzchni masy mogą pojawić się drobne, ciemniejsze kropki, wynikające z zawartości bazaltu w glinie. Efekt ten może być pożądany dla uzyskania naturalnego, "piegowatego" wyglądu, dodającego ceramice unikalnego charakteru. Masa doskonale sprawdza się również jako baza pod szkliwa, zwłaszcza te transparentne lub o stonowanych barwach, które pięknie współgrają z jej ciepłym tłem.

Dzięki zawartości drobnego szamotu, masa jest wytrzymała i odporna na uszkodzenia mechaniczne po wypale, co czyni ją odpowiednią do produkcji naczyń użytkowych, rzeźb, elementów  dekoracyjnych.

Charakterystyka techniczna:
    Zawartość szamotu: 20%
    Uziarnienie szamotu: 0-0,2 mm
    Kolor po wypale (1000°C): Beżowo-brązowy (jaśniejszy w niższych temperaturach, ciemniejszy w wyższych). W wyższych temperaturach pojawiają się ciemne kropki.
    Zalecana temperatura wypału: 1000°C - 1280°C
    Skurcz suszenia: ok. 5%
    Skurcz wypału:
        1000°C: ok. 5%
        1100°C: ok. 6%
        1200°C: ok. 7%
        1280°C: ok. 8%
    Absorpcja wody po wypale:
        1000°C: ok. 12%
        1100°C: ok. 7%
        1200°C: ok. 3%
        1280°C: ok. 1%
